• SMZ-171 實體顯微鏡
SMZ-171

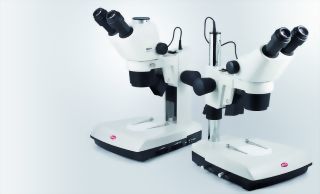

SMZ-171 實體顯微鏡

採用Greenough光路設計,鏡體採用一體化設計,變倍定檔輕巧方便,重複精度高
配合不同倍數的物鏡、目鏡、各種支架、照明光源可以組合變化出多種需要的配置
滿足不同樣品的觀察和客戶的使用需求。

  護眼罩

                    方便觀察的護眼罩一對

  廣角ESD目鏡

                   高眼點超廣角

                   視度可調,調節範圍:±5屈光度

                   WF10X/23

                   防靜電(ESD)

鏡體

                   放大倍數連續可變

                   高清晰度、高景深的立體圖像

                   變倍手輪雙側水平設置,變倍靈活舒適。

                   變倍定檔輕巧方便,重複精度高

                   雙目傾斜45°

                   瞳距調節範圍:48mm~75mm

                   變倍範圍:0.75X ~ 5X

                   變倍比:1:6.7

                   工作距離:110mm

                   防黴設計

  調焦座

                   V型導軌與鋼球組合構成調焦座,保證調焦靈活舒適、穩定可靠

                   立柱式底座調焦總行程:50mm

                   立臂式底座調焦總行程:140mm

                   鏡體安裝尺寸:Ø76mm

上光源

                   3W LED燈,亮度可調,角度可調

立柱式底座

                   V型導軌與鋼球組合完美的調焦座,保證調焦更為靈活舒適、穩定可靠

                   物鏡中心自動對準工作台板中心

                   滿足SMZ-171配0.3X、0.5X、0.63X、0.75X、1.5X、2X ESD輔助物鏡的需要

                   鏡體安裝尺寸:Ø76mm

                   立柱安裝尺寸:Ø32mm

                   調焦總行程:50mm

                   鏡架內置可調角度、可調亮度的3W LED落射光源

                   底座內置可調亮度的3W LED透射光源

                   可單獨使用或者同時使用落射、透射光源

                   有標準底座和防靜電(ESD)兩種底座供選擇

                   選用ESD平底座時,可選配冷光源照明器和光纖使用

                   特別適合於工業領域

立臂式底座

                   V型導軌與鋼球組合完美的調焦座,保證調焦更為靈活舒適、穩定可靠

                   物鏡中心自動對準工作台板中心

                   滿足SMZ-171配0.3X、0.5X、0.63X、0.75X、1.5X、2X ESD輔助物鏡的需要

                   鏡體安裝尺寸:Ø76mm

                   調焦總行程:140mm

                   鏡架內置可調角度、可調亮度的3W LED燈源

                   底座內置可調亮度的3W LED燈源

                   可單獨使用或者同時使用落射、透射光源

                   有標準底座和防靜電(ESD)兩種底座供選擇

                   選用ESD底座時,可選配冷光燈源和光纖使用

                   特別適合於工業領域

註:在安裝和使用雷射器之前,請您仔細閱讀雷射器和激光安全濾色片的使用手冊。由於在PSM-1000上使用雷射器和激光安全濾色片而產生的安全和性能問題,對此敝司概不負責。

  SMZ-171 BP(雙眼) SMZ-171B(雙眼) SMZ-171 TP(三眼)
光學系統 Greenough
觀察角度 45° 60° 45°
放大倍率(標配) 0.75X - 5.0X
倍率比 6.7:1
目鏡(標配) 視度可調 / WF10X
最大視場(標配) 23 mm
瞳距 48mm - 75mm
視度調節 ±5屈光度
C-mount 接頭 / / 可配0.5X接頭, 0.65X接頭, 1.0X接頭
輔助物鏡 0.3X [WD = 301 mm]
0.5X [WD = 191.8 mm]
0.63X [WD = 142.7 mm]
0.75X [WD = 128.6 mm]
1.5X [WD = 56.3 mm ]
2.0X [WD = 38.6 mm]
系統最大放大倍率 200X
系統最大工作距離 301 mm
系統最大視場 102.2mm
防靜電(ESD)
