TL-2000

TL-2000雷射開蓋機(Laser Decap)

TOPS 雷射開蓋機(Laser Decap)
✔半導體解封裝(Decapsulation)
✔ 晶片減薄(Thinning)
✔ 截面分析(Cross Section)
✔ PCB 微加工(PCB Micromachining)
✔ 失效分析(Failure Analysis)

半導體失效分析與解封裝專用設備

TL-2000 雷射開蓋機(Laser Decap)
專為半導體封裝開蓋(IC Decapsulation)

與失效分析(Failure Analysis, FA)應用所開發,
可應用於IC 解封裝、PCB 微加工、金屬封裝開蓋、晶片減薄及截面樣品製備等製程。

系統利用高精度雷射對封裝膠體進行局部燒蝕加工,
在不影響晶片核心結構的前提下,有效移除封裝材料。
相較於傳統化學開蓋方式,
可大幅降低晶片腐蝕、金線損傷及樣品崩裂風險,
提升失效分析與品質驗證的可靠性。

適用於半導體製造、封裝測試、材料分析、研發單位及學術研究機構。




產品特色

高精度雷射開蓋技術

採用1064nm 雷射系統,具備高能量密度與精密控制能力,
可精準移除封裝膠體,降低熱影響區(HAZ),
並有效保護晶片、Bonding Wire 與 Lead Frame 等關鍵結構。

主要優勢

● 降低晶片損傷風險
● 提升樣品完整性
● 提高加工重複性
● 適用多種封裝材料


雙視覺及時成像系統


搭載雙 CCD 視覺系統,結合光路同軸與共焦成像技術,
可即時顯示加工區域與雷射開封路徑,
協助操作人員精準定位與監控加工過程。

功能特色

● 即時影像監控

● 雷射路徑可視化

● 提升操作效率與加工一致性

● 高精度定位校正

● 微小區域精準加工

● 提升操作效率與加工一致性

高速掃描振鏡系統

配備高速光學掃描振鏡與高精度控制系統,
可實現快速且穩定的雷射加工。
工作溫度區間為 -10 到 60 ℃

系統優勢

● 高速加工能力

● 穩定光束控制

● 精密圖形加工

● 縮短加工時間

● 提高生產效率



掃描振鏡

高效率煙霧過濾除塵系統

內建兩級式煙霧過濾與粉塵處理系統,
有效清除雷射加工過程中產生的煙霧與微粒污染物。

對於0.3 μm 微粒過濾效率可達 99.997%,
有助於維持設備潔淨與樣品品質。

效益包括

● 降低粉塵污染

● 保護光學元件

● 改善操作環境

● 提升樣品潔淨度

● 延長設備使用壽命




機構設計與安全防護

TL-2000 採用工業級封閉式機構設計,
兼顧操作安全性、設備穩定性與長期耐用性。

封閉式安全機櫃

全封閉式機櫃設計可有效隔離雷射加工區域,
提升操作安全性,降低煙霧與粉塵外逸風險。

電動升降工作平台

採用高剛性鑄鋁工作檯面,搭配電機驅動升降平台,
可快速調整加工焦距與樣品高度,提高定位精度與操作便利性。

一體成形板金結構

機體採用高品質板金一體成形設計,
具備優異結構強度與抗變形能力,外觀簡潔美觀且耐用性佳。

觀察窗防護設計

配備觀察窗保護鏡片,
可於加工過程中即時監控樣品狀態,同時提供額外安全防護。

工業級控制系統


搭載 工業級工控電腦(IPC)與專用控制軟體,
可穩定執行雷射加工、影像監控及參數管理等作業。
系統專為工業環境設計,能長時間維持穩定運作,
降低設備停機風險,提升整體加工效率與生產可靠性。

系統優勢

● 工業級穩定架構
● 支援長時間連續運轉
● 加工參數管理便利
● 降低系統異常風險
● 提升設備運行可靠度




化學清洗與製程支援

除雷射開蓋技術外,
亦可提供不同塑封材料對應之化學腐蝕液配方與製程應用建議,
協助客戶進行後續樣品清潔與精細處理。

支援項目

● 化學清洗流程建議
● 腐蝕液選擇參考
● 樣品前處理技術支援
● 降低分析過程損傷風險
● 提升失效分析品質

低維護、高穩定性設計

採用工業級控制平台與長壽命雷射模組,
具備優異的穩定性與低維護特性。

免調節、免維護、高穩定性

設備優勢

● 雷射壽命最高可達 100,000 小時

● 低耗材成本

● 長時間穩定運行

● 降低停機時間

● 降低總持有成本(TCO)


雷射器






雷射功率 10W(可選 20W / 30W / 50W )
雷射頻率 1.0KHz—25KHz
雷射波長 1064nm
掃描範圍 110 x 110 mm(可選擴大範圍)
最小線寬 0.1 mm
掃描速度 7000 mm/s ≤ X ≤ 12000 mm/s
最高掃描深度 3mm
重複精度 ± 0.01 mm
最大流線速度 70 m/min
最高飛行掃描行數 8 rows
電源電壓 220∨(±10%)/ 50Hz/ 15A
總功率 1.2kW
冷卻模式 風扇冷卻(AirCooling)
機台尺寸 900 × 800 × 1700 mm (長x寬x高)
機台重量 150 kg



應用領域


半導體失效分析(Failure Analysis)

針對 IC 封裝內部結構進行觀察與故障分析,協助找出產品失效原因。

IC 解封裝(Decapsulation)

快速移除封裝膠體,同時完整保留晶片與金線結構。

晶片減薄(Thinning)

適用於背面分析、電路觀察及特殊樣品製備。

截面分析(Cross Section)

製備高品質截面樣品,提高後續 SEM、EDS 及光學顯微分析效果。

PCB 微加工

應用於電子電路板切割、局部加工與缺陷分析。

適用產業

● 半導體製造業

● IC 設計公司

● 封裝測試產業

● 材料分析實驗室

● 學術研究機構

● 電子零組件製造業


雷射開蓋機 (Laser Decap) 功能描述

通過雷射將晶片或者電子元器件的塑膠外殼去掉,

避免了化學開蓋對銅引線造成的腐蝕損傷。

且雷射開蓋機可以通過影像使用者介面來控制去除塑封膠材料直到暴露出基板或引線框架,

實現完全去除、不同形狀、斜面開蓋等。

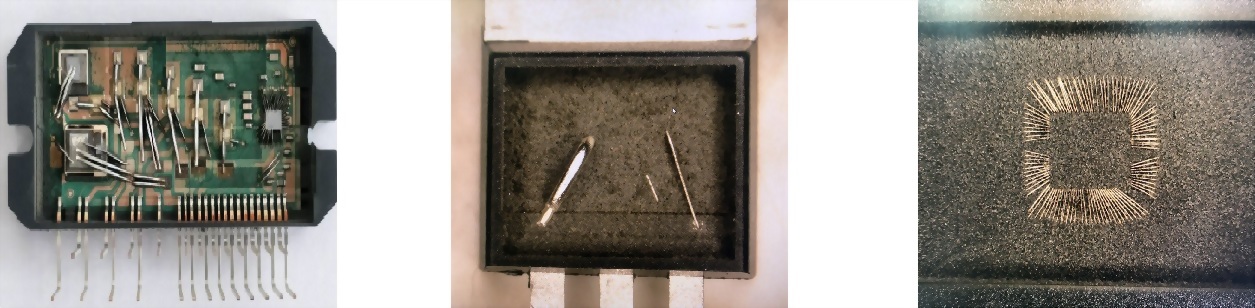

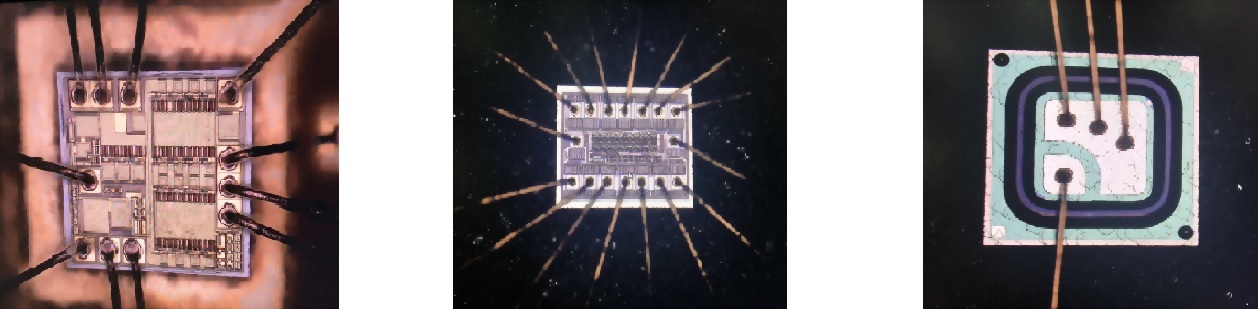

應用實例
